详细说明

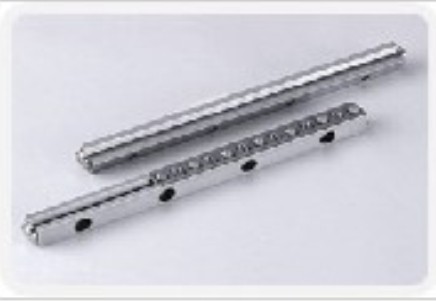

滚柱交叉导轨副是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上作往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。特点： 1.滚动摩擦力阻力低，稳定性能好； 2.起动摩擦力小，随动性能好； 3.接触面积大，弹性变形量小，有效运动体多，易实现高刚性、高负荷运动； 4.结构设计灵活，安装使用] 一、结构　一套导轨副由V形沟槽的导轨4根、保持架(包括保持在其上的滚子)两条、装在导轨端部以防保持架冲出的防掉片组成。二、特点　1、刚性高 2、摩擦力小，容易启动 3、承载能力高 4、磨损低 5、精度高 6、噪音低三、保持架长度和导轨长度的关系　H-行程 L-导轨长度 Lg-保持架长度当H≤400mm时，L≥1.5H 当H>400mm时，L≥H Lg≤L-H/2
